Фальшпол Lindner Aluvent.

Фальшпол Lindner Aluvent

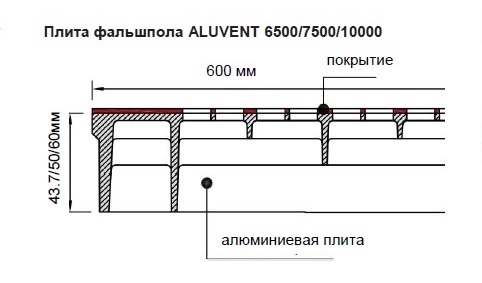

Сечение панели фальшпола Lindner Aluvent

Как и PRODATA вентилируемая плита Lindner ALUVENT изготавливается из алюминия с ортотропной конструкцией. Последующее сверление отверстий в плите фальшпола PRODATA преобразует ее в плиту ALUVENT. Это означает, что плиты фальшпола ALUVENT производят из гладких плит PRODATA и указывает на гибкость системы в целом. Предел прочности при статическом прогибе плиты изменяется в зависимости от модели и количества отверстий.

Эта система может быть использована в электронной промышленности.

Технические характеристики фальшпола ALUVENT.

ALUVENT
6500
ALUVENT
7500
ALUVENT
10000
Номинальная точечная нагрузка 1) 6 B (6 kN) 6 B (7 kN) 6 B (10 kN)
Класс материала несущей плиты 2) A1 A1 A1
Сопротивление на землю 3) ≥ 1 x 104 Ω ≥ 1 x 104 Ω ≥ 1 x 104 Ω
Вес системы 4) (со стойками т.м. Lindner) 27 кг/м2 27 кг/м2 42 кг/м2
Высота стойки 5) 30 – 1470 мм
Толщина плиты 43.7 мм 50 мм 60 мм
Расстояние между стойками 600 x 600 мм 600 x 600 мм 600 x 600 мм
Возможные покрытия
  • - Эластичные покрытия
  • - Текстильные покрытия 6)
  • - Самоукладывающие плитки

  • 1) Согласно DIN EN 12825 и Руководству по использованию с фактором безопасности 2, номинальная нагрузка в скобках
  • 2) Согласно DIN 4102; A1 (негорючий)
  • 3) Характеристики зависят от финишного покрытия
  • 4) При финишной высоте пола 150 мм, без покрытия
  • 5) Высота стойки, другие по запросу
  • 6) Только вне чистых помещений

Типы перфорации панелей фальшпола Lindner Aluvent.

Указанный диаметр отверстий и полученные результаты свободного воздушного потока действительны для чистых помещений.

При расчете свободных секций перфорированных областей берется полностью вся поверхность плиты.

Значение диаметра отверстий также действительны для плит с нанесенным финишным покрытием. Для плит с финишным покрытием значение диаметра отверстий может несколько отличаться, в зависимости от покрытия.

ALUVENT 256

  • Прямые ряды
  • Возможно для ALUVENT 6500, 7500, 10000
  • Размер 600 x 600 мм
  • Количество отверстий: 256
 Геометрия поверхности перфорации панели фальшпола Lindner ALUVENT 256

Диаметр
отверстий
Свободный воздушный
поток в cm2
Свободный воздушный
поток в %
Перфорационная
картина
8,0 мм1293,6%  Перфорационная картина панели фальшпола Lindner ALUVENT 256
9,3 мм1744,8%
10,0 мм2015,6%
11,0 мм2436,8%
11,5 мм2667,4%
11,7 мм2757,6%
12,3 мм3048,4%
12,7 мм3249,0%
14,0 мм39410,9%

ALUVENT 512

  • Диагональные ряды
  • Возможно для ALUVENT 6500, 7500, 10000
  • Размер 600 x 600 мм
  • Количество отверстий: 512
 Геометрия поверхности перфорации панели фальшпола Lindner ALUVENT 512

Диаметр
отверстий
Свободный воздушный
поток в cm2
Свободный воздушный
поток в %
Перфорационная
картина
8,0 мм2577,1%  Перфорационная картина панели фальшпола Lindner ALUVENT 512
9,3 мм3489,7%
10,0 мм40211,2%
11,0 мм48613,5%
11,5 мм53214,8%
11,7 мм55015,3%
12,3 мм60816,9%
12,7 мм64818,0%
14,0 мм78821,9%

ALUVENT 784

  • Прямые ряды
  • Возможно для ALUVENT 6500, 7500, 10000
  • Размер 600 x 600 мм
  • Количество отверстий: 784
 Геометрия поверхности перфорации панели фальшпола Lindner ALUVENT 784

Диаметр
отверстий
Свободный воздушный
поток в cm2
Свободный воздушный
поток в %
Перфорационная
картина
8,0 мм39410,9%  Перфорационная картина панели фальшпола Lindner ALUVENT 784
9,3 мм53214,8%
10,0 мм61517,1%
11,0 мм74520,7%
11,5 мм81422,6%
11,7 мм84223,4%
12,3 мм93125,9%
12,7 мм99327,6%

ALUVENT 1024

  • Прямые ряды
  • Возможно для ALUVENT 6500, 7500, 10000
  • Размер 600 x 600 мм
  • Количество отверстий: 1024
 Геометрия поверхности перфорации панели фальшпола Lindner ALUVENT 1024

Диаметр
отверстий
Свободный воздушный
поток в cm2
Свободный воздушный
поток в %
Перфорационная
картина
8,0 мм51414,3%  Перфорационная картина панели фальшпола Lindner ALUVENT 1024
9,3 мм69519,3%
10,0 мм80422,3%
11,0 мм97327,0%
11,5 мм106329,5%
11,7 мм110030,6%
12,3 мм121633,8%
12,7 мм129736,0%

ALUVENT 1152

  • Прямые ряды
  • Возможно для ALUVENT 6500, 7500, 10000
  • Размер 600 x 600 мм
  • Количество отверстий: 1152
 Геометрия поверхности перфорации панели фальшпола Lindner ALUVENT 1152

Диаметр
отверстий
Свободный воздушный
поток в cm2
Свободный воздушный
поток в %
Перфорационная
картина
8,0 мм57916,1%  Перфорационная картина панели фальшпола Lindner ALUVENT 1152
9,3 мм78221,7%
10,0 мм90425,1%
11,0 мм109430,4%
11,5 мм119633,2%
11,7 мм123834,4%
12,3 мм136838,0%
12,7 мм145940,5%

ALUVENT 320

  • Прямые ряды
  • Возможно для ALUVENT 10000
  • Размер 600 x 600 мм
  • Количество отверстий: 320
 Геометрия поверхности перфорации панели фальшпола Lindner ALUVENT 320

Диаметр
отверстий
Свободный воздушный
поток в cm2
Свободный воздушный
поток в %
Перфорационная
картина
8,0 мм1614,5%  Перфорационная картина панели фальшпола Lindner ALUVENT 320
9,3 мм2176,0%
10,0 мм2517,0%
11,0 мм3048,4%
11,5 мм3329,2%
11,7 мм3449,6%
12,3 мм38010,6%
12,7 мм40511,3%
14,0 мм49213,7%

ALUVENT 640

  • Диагональные ряды в шахматном порядке
  • Возможно только для ALUVENT 10000
  • Размер 600 x 600 мм
  • Количество отверстий: 640
 Геометрия поверхности перфорации панели фальшпола Lindner ALUVENT 640

Диаметр
отверстий
Свободный воздушный
поток в cm2
Свободный воздушный
поток в %
Перфорационная
картина
8,0 мм3228,9%  Перфорационная картина панели фальшпола Lindner ALUVENT 640
9,3 мм43512,1%
10,0 мм50214,0%
11,0 мм60816,9%
11,5 мм66418,5%
11,7 мм68819,1%
12,3 мм76021,1%
12,7 мм81022,5%

ALUVENT 1280

  • Прямые ряды
  • Возможно только для ALUVENT 10000
  • Размер 600 x 600 мм
  • Количество отверстий: 1280
 Геометрия поверхности перфорации панели фальшпола Lindner ALUVENT 1280

Диаметр
отверстий
Свободный воздушный
поток в cm2
Свободный воздушный
поток в %
Перфорационная
картина
8,0 мм64317,9%  Перфорационная картина панели фальшпола Lindner ALUVENT 1280
9,3 мм86924,1%
10,0 мм100527,9%
11,0 мм121633,8%
11,5 мм132936,9%
11,7 мм137538,2%
12,3 мм152042,2%
12,7 мм162145,0%

Фальшпол Lindner Aluvent в сборе.
